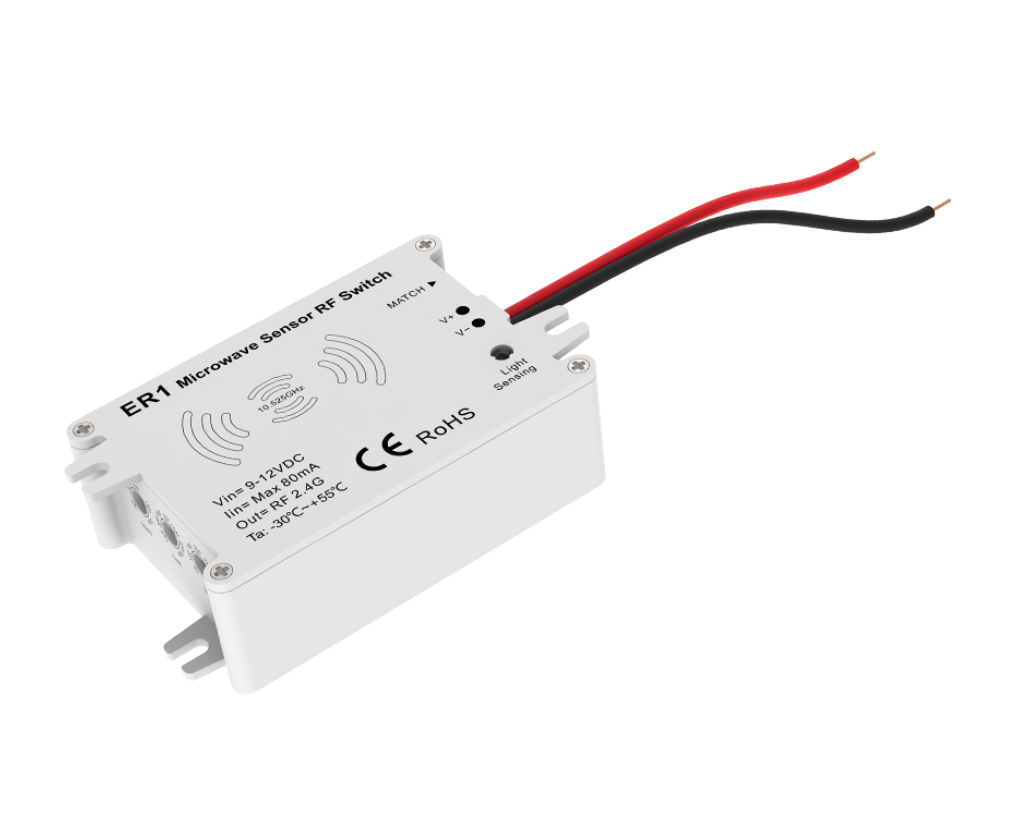

Czujnik ruchu i zmierzchu mikrofalowy ER1
Produkt został przebadany i spełnia wszystkie wymagane normy Unijne, dotyczące bezpieczeństwa, oraz zamienności do celów oświetleniowych określone w normie PN-EN 60432-1:2001. Produkt posiada certyfikaty CE, oraz RoHS ! Produkt nie zawiera rtęci (Hg free).
Ten czujnik to przełącznik ruchu RF, który włącza światło po wykryciu ruchu i wyłącza się po wcześniej wybranym czasie podtrzymania
kiedy nie ma ruchu.
Specyfikacja techniczna:
- Zasilanie: 9-24 VDC
- Regulacja: długości świecenia po włączeniu (do wyboru 10s, 30s, 90s, 3min, 10min, 20min, 30min)
- Zasięg czujnika: 15m max.
- Czujnik oświetlenia: 10lux/30lux/50lux/100lux/150lux/200lux/ (regulowany)
- Czujnik: mikrofalowy
- Startuje od: <0,5 W (czuwanie), <1 W (praca)
- Kąt świecenia: 150° (montaż na ścianie), 360° (montaż na suficie)
- Klasa wodoodporności: IP20
- Czułość wykrywania: 10% / 25% / 50% / 75% / 100%
Gwarancja: 5 lat!

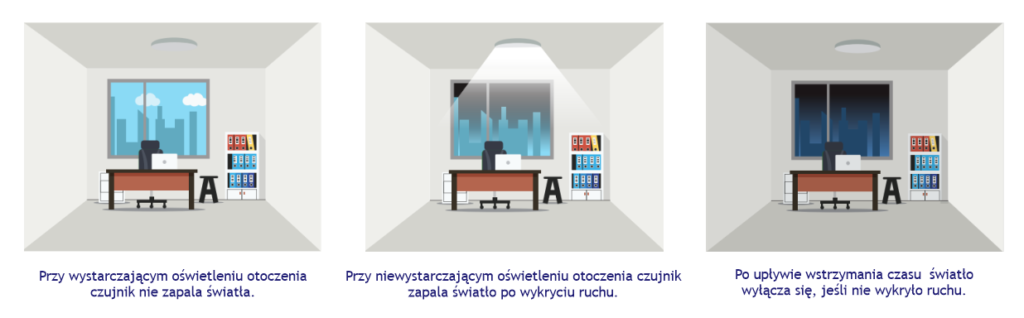

Funkcje:

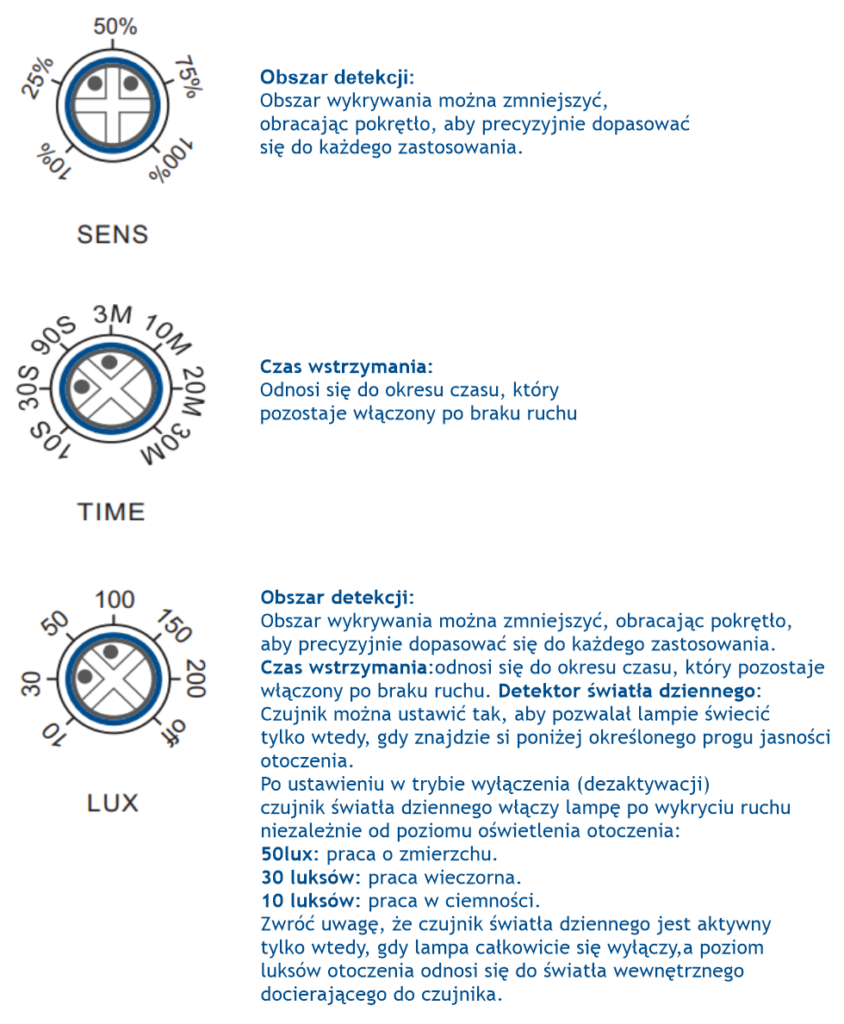

Ustawienia czujnika:

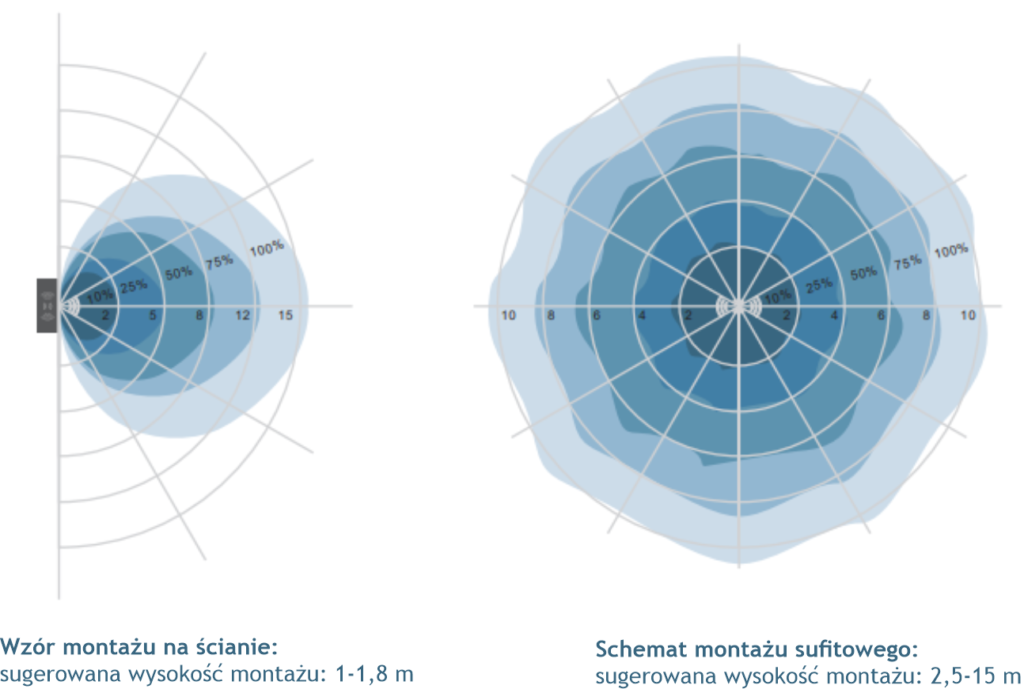

Wzorzec wykrywania:
Montaż:
- Czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach.
Deszcz lub wiatr może aktywować czujnik mikrofalowy, nawet jeśli nie porusza się człowiek, gdy jest używany na zewnątrz. - Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją.
- Odległość między dowolnymi dwoma czujnikami powinna wynosić co najmniej 3m, aby uniknąć wzajemnego zakłócania się.
- Gdy czujnik mikrofalowy jest zainstalowany na przykład w metalowej oprawie oświetleniowej lub przestrzeni z dużym odbłyśnikiem, sygnał mikrofalowy zostanie odbity i spowoduje, że światła będą stale świecić;
nawet bez sygnału ruchu. Aby rozwiązać problemy, zmniejsz obszar wykrywania. - Upewnij się, że czujnik nie znajduje się w pobliżu lub nie jest zablokowany przez materiały o dużej gęstości, takie jak metal, szkło, ściany betonowe itp.
Materiały zmniejszą lub zablokują sygnał mikrofalowy i wywołają fałszywy wyzwalacz. - Czujnik zamontowany w plastikowym i szklanym kloszu zmniejszy czułość.
Każde zwiększenie grubości o 3 mm powoduje zmniejszenie czułości o 20%. - Próg czułości na światło znajduje się w słonecznym otoczeniu, bez cienia i rozproszonego odbicia światła otoczenia.
Poziom natężenia oświetlenia otoczenia może się różnić w zależności od środowiska, pogody, klimatu, czasu opóźnienia i pory roku. - Upewnij się, że w obszarze instalacji nie ma wentylatorów, silnika prądu stałego ani innych wibrujących obiektów. Ruch również uruchomi czujnik.
Parowanie i rozłączanie urządzenia
Parowanie:
Wyłącz zasilanie kontrolera RF lub sterownika LED, następnie ponownie włącz zasilanie. Kolejno natychmiast krótko naciśnij przycisk dopasowania na czujniku. Lampka mignie 3 razy, co oznacza, że dopasowanie się powiodło.
Rozłączanie:
Wyłącz zasilanie kontrolera RF lub sterownika LED, następnie ponownie włącz zasilanie. Kolejno natychmiast naciśnij przycisk dopasowania na czujniku przez 2s. Dioda zamiga 5 razy, co oznacza, że dopasowanie zostało usunięte.
